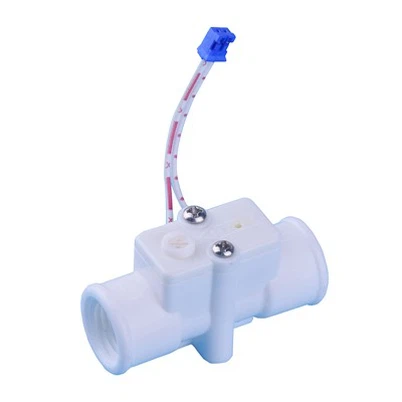

Veden virtausmittarin anturi

Vesivirtausmittarin anturi koostuu neljästä pääosasta: kupariventtiilirungosta, vesivirtausroottorikokoonpanosta, virtauksen stabilisaattorista ja Hall-elementistä. Asennat tämän anturin vedenlämmittimen tuloaukkoon mittaamaan, kuinka paljon vettä tulee sisään. Kun vesi virtaa roottorikokoonpanon läpi, magneettinen roottori pyörii. Tämän pyörimisen nopeus riippuu suoraan veden virtausnopeudesta. Hall-elementti lähettää pulssisignaaleja säätimelle, joka määrittää veden virtausnopeuden ja säätää virran verrannolliseen venttiiliin. Tämä auttaa hallitsemaan kaasun virtausnopeutta, joten et koe lämpötilanvaihteluita käyttäessäsi kaasulämmitintä.

Tämä anturi ratkaisee yleisiä ongelmia, kuten korkean vedenpaineen tarpeen vesi- ja kaasuventtiileille, ja se estää läppätyyppisten vesiventtiileiden virheet, jotka voivat johtaa kuivapalamiseen. Se on herkkä, pitkäkestoinen, nopeasti reagoiva, turvallinen, luotettava ja helppo yhdistää. Se voi jopa alkaa toimia hyvin pienillä virtausnopeuksilla (1,5 l/min), mikä tekee siitä käyttäjien suosikin.

Vesivirtausroottorikokoonpano

Vesivirtausmittarin anturi koostuu turbiinikytkimen kotelosta, magneettisesta roottorista ja jarrurenkaasta. Kun käytät veden virtauskytkintä, se toimii paremmin kuin vanhemmat mekaaniset järjestelmät ja on paljon pienempi. Kun vesi virtaa turbiinikytkimen kotelon läpi, se saa magneettisen roottorin pyörimään. Kun magneettiset navat pääsevät lähelle Hall-elementtiä, se johtaa sähköä; kun he siirtyvät pois, se lakkaa johtamasta. Tämä auttaa mittaamaan, kuinka nopeasti roottori pyörii.

Roottorin nopeuden ja lähtösignaalien perusteella voimme selvittää vedenlämmittimen käynnistysveden paineen ja sen käynnistämiseen tarvittavan virtausnopeuden. Ohjauspiiri voi potkia vedenlämmittimeen, kun roottorin nopeus on käynnistysnopeuden yläpuolella, ja sammuttaa sen, kun se laskee tämän nopeuden alapuolelle. Yleensä vedenlämmittimen käynnistysveden paine on asetettu arvoon 0,01 MPa ja käynnistysvirtaus on 3-5 l/min, mikä täyttää lämmittimen maksimilämpötilan nousun standardin.

Lisäksi kun vesi virtaa kestomagneetin magneettikentän läpi, se magnetoituu, mikä lisää happipitoisuutta. Tämä antaa sinulle virkistävän tunteen kylvyn jälkeen. Jarrurengas estää magneettisen roottorin pyörimisen, kun vesi suljetaan, mikä myös pysäyttää pulssisignaalit. Säädin sulkee nopeasti kaasuventtiilin ja katkaisee kaasun syötön estääkseen kuivan palamisen, kun se ei vastaanota pulssisignaaleja.
